小型化频率源-P1512系列
- 支持跳频，点频输出
- 频率覆盖范围50MHz～20GHz
- 支持回流焊接工艺要求；通用性高，标准封装，体积小，可靠性高
- 低杂散，低相噪，低功耗；支持SPI、串口或并口等控制方式
- 产品描述：标准封装：长15mm x 宽12mm x 高3mm
产品介绍
小型化频率源-P1512系列
1、性能特点
(1) 支持跳频，点频输出
(2) 频率覆盖范围50MHz～20GHz
(3) 支持回流焊接工艺要求
(4) 通用性高，标准封装，体积小，可靠性高
(5) 低杂散，低相噪，低功耗
(6) 支持SPI、串口或并口等控制方式
(7)标准封装：长15mm x 宽12mm x 高3mm
2、环境参数
工作温度：-45℃～+85℃
存储温度：-55℃～+105℃

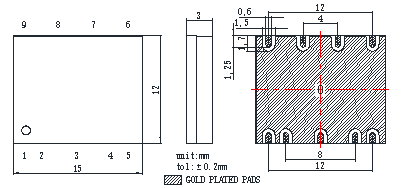

3、外形尺寸
4、典型系列产品主要技术指标
|
型号 |
输出频率 (MHz) |
输出功率(dBm) |
步进 (Hz) |
相位噪声(dBC/Hz@1k) |
鉴相杂散 (dBc) |
谐波 (dBc) |
跳频时间 (us) |
电源 (V/mA) |
|
XF01G401G6-PL15 |
1400～1664 |
≥5 |
10～10MHz |
≤-103 |
≤-65 |
≤-10 |
≤50 |
+5/120 |
|
XF01G601G9-PL15 |
1640～1904 |
≥5 |
10～10MHz |
≤-103 |
≤-65 |
≤-10 |
≤50 |
+5/120 |
|
XF02G202G4-PL15 |
2200～2400 |
≥5 |
10～10MHz |
≤-103 |
≤-65 |
≤-10 |
≤50 |
+5/120 |
|
XF03G507G0-PL15 |
3500～7000 |
≥5 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/180,+20/10 |
|
XF04G008G0-PL15 |
4000～8000 |
≥5 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/180,+20/10 |
|
XF05G010G0-PL15 |
5000～10000 |
≥5 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF06G012G0-PL15 |
6000～12000 |
≥5 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF09G018G0-PL15 |
9000～18000 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF10G020G0-PL15 |
10000～20000 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260,+20/10 |
|
XF025M03G0-PL15 |
25～3000 |
≥0 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/300 |
|
XF08G009G5-PL15 |
8500～9500 |
≥0 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF09G009G9-PL15 |
9000～9900 |
≥0 |
10～100MHz |
≤-95 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF09G510G3-PL15 |
9500～10300 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF10G911G7-PL15 |
10900～11700 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF11G311G5-PL15 |
11300～11500 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF11G012G2-PL15 |
11050～12200 |
≥0 |
10～100MHz |
≤-93 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF12G613G5-PL15 |
12600～13500 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
|
XF13G514G6-PL15 |
13500～14600 |
≥0 |
10～100MHz |
≤-90 |
≤-65 |
≤-10 |
≤200 |
+5/260 |
